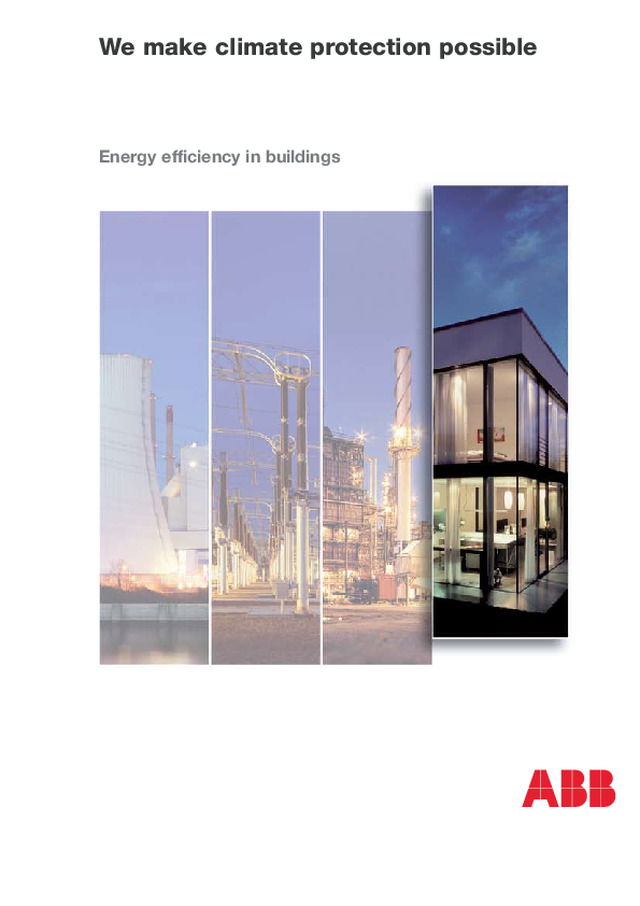

 We make climate protection possible Energy efficiency in buildings

 Making optimum use of energy efficiency potential A must, both economically and ecologically Climate protection is one of the greatest challenges of our time, and one which will affect the existence of future generations. Increased use of renewable energy is unavoidable, yet we also need  to focus on using energy as efficiently as possible – and there is huge  potential for optimisation. Today, just 20% of the primary energy employed is actually used, for ex-ample as light or heat. This level of efficiency is far too low and must be improved.

What does "energy efficiency" mean? Dealing with energy efficiently means:. using less energy to achieve the same result;2. using the same amount of energy  to produce a better result. Or, to put it  mathematical terms: This formula and its consequences are  also becoming increasingly important from an economic viewpoint. The costs for  electrical energy will increase considerably in future, both in private buildings and in commercial and functional buildings – as such, investments in energy efficiency  will depreciate faster and faster through lower running costs.  Comfort is all part of the package! The call for optimised energy efficiency doesn't mean you have to miss out  on comfort – on the contrary. Both aspects harmonise with one another, complement each other and ensure human well-being, even in terms of hard cash. Lighting conditions adjusted to the current use of the room or heating controls tailored to your requirements are just two examples. The overall savings potential generated by cross-sectional systems engineering,  for example in the area of lighting, can be as much as 82% – and this isn't based  on some futuristic technology, but on long-standing expertise! ABB is one of the leading global specialists in the efficient use of energy. We give com-petent answers, from electricity generation, to transfer and distribution, to consumption control in industry and buildings.  This brochure gives a specific overview of the last points. Saved through occupancy control Saved through daylight regulation Consumption in  % 100 90 80 70 60 50 40 30 20 10 Actual consumption Saved through EVGs 18% 82% Savings  potential Total: 30% 40% 12% 150,3 breit Source: Fördergemeinschaft Gutes Licht Energy efficiency = energy used energy supplied

Lighting and shading    Where there's a lot of light, there can also be shade  The energy-saving potential for electrical energy in buildings can be  tapped with modern electrical and installation systems. And this tech-nology is already available in the form of the standardised KNX bus  system (the only global open standard for house and building installa-tions) – tried, tested and efficient throughout the world.   The topics of "lighting/shading" and "heating/ventilation" can make  particularly significant contributions to energy efficiency with KNX  technology. Bright ideas for energy savers According to a ZVEI study, energy consumption for building lighting can be reduced by up to 58% using modern KNX control. Values of this magnitude can also be achieved in functional buildings and larger commercial buildings.

5 Lighting control options     Presence-dependent lighting:   The simplest way to control lighting to meet your requirements is based on the presence of users in the room. The room is only lit automatically when someone is there. Natural light dependent control:  Light sensors  detect the level of light outside; the indoor lighting is then adjusted to the desired level via a dimmer. Combination of outside light, indoor light and blind controls:  An ambitious solution, but one  which is highly effective in terms of energy conser-vation. Blinds are controlled to provide the neces-sary lighting and shading depending on the out-side light. When outside light levels are low, indoor lighting is automatically switched on. Saving energy with blind control During the heating season, the blinds are lowered at night to conserve the valuable warmth in the room. In summer, they close to keep out the strong sun and reduce the need for air-conditioning. At night, the blinds open to release heat.   Lighting and blind control are of prime importance in the KNX systems from ABB. We supply all necessary actuators, dimmers, detectors, light sensors, automatic switches, timer switches and operating elements.

The annual energy consumption for heating and ventilation can be cut by up to 45%.   The simplest method is individual room tempera-ture control combined with moderately reducing the room temperature. Energy savings of up  to 6% can be made by lowering the temperature by °C according to heating requirements and presence.  Multiple possibilities …There are several options available in addition to individual room temperature control: n   Time-dependent heating control n   Presence-dependent heating control n   Heating control dependent on the outdoor    temperature n   Heating control dependent on the window     position … for controlOpening windows when the heating is on is a huge drain on energy. You can put an end to this by monitoring the window position and incorporating this into the temperature control for each room.  A basic control of the heating in the building records the different heating requirements of the in-dividual rooms and keeps the temperature constant in keeping with the time of day and requirements. The measures are controlled and monitored via  a user-friendly "on-board computer". Heating and ventilation   Energy saving is warmly recommended!  The second major consumer of energy in buildings is heating. And ABB shows impressive figures in this area, too.

 Energy efficiency is n  Responsibility for conserving resources and climate protection n   Cost-effectiveness with significant savings potential, in private    buildings as well as in commercial and functional buildings n   Increasingly shorter amortisation times n   Improved comfort in virtually all areas n   Of benefit to everyone – the environment, consumers, planners,    specialist companies Energy-saving potential with house and building installations Energy-saving potential in  % 60 50 40 30 20 10 0 Individual room  control Heating  automation Automation of  sun protection Automation of  lighting Automation of  ventilation 14% 25% 7% 17% 9% 32% 25% 58% 20% 45% Upper and lower mean values of the study findings Source: Zentralverband Elektrotechnik- und Elektroindustrie e.V. (ZVEI)

8 We make climate protection possible                Perfect control  Comfort switch Saves electrical energy by automatically switching off the lighting after you leave the room. Dimmer Saves electrical energy by manually dimming the indoor lighting. Room thermostatSaves heating energy by re-ducing the room temperature as required. Presence detectorDetects presence and light level in the room, and saves heating and electrical energy by lowering the room tem-perature and dimming the indoor lighting.

  Smart touchSaves heating energy by reducing the room temperature as required. Saves electrical energy by dimming the indoor lighting manually or via individual timer programmes. Remote controlSaves heating energy by turning down or  switching off the heating when the windows are open.

0 We make climate protection possible                                Visualise – control – configure 10 The electronic household meter (EHM)Detecting and optimising energy consumption. The electronic household meter sets a new stand-ard for household meters, providing you with  different ways of efficiently using and saving ener-gy. Together with a data gateway, the EHM forms the basis for smart metering. The aim behind this is to record all the energy consumption data for  a customer system, query this data via remote reading and ready it for processing. The meter cupboard is therefore transformed into the build-ing's communication centre. For the first time ever, the entire energy consump-tion of a building can be made completely trans-parent. In the "energy house of the future", the innovative meter will be coupled with a display for showing energy data. Clear and simple graphical displays allow you to easily read off and quickly  optimise the consumption values. Electronic household meter for measuring work-ing energy for billing purposes  –  Ready for smart metering–  Designed in line with the VDN specification   "Electronic household meters", version 1.02 –  One or two tariffs–  With internal real-time clock Graphical display of the consumption values in the Busch ComfortPanel

  Lighting controllerUsed for light control at workplaces in offices, or for hallways and corridors. Detects the natural outdoor light and saves electrical energy by dimming the indoor lighting. Switch/dim actuator, DALI gatewayUsed for controlling EVGs with 1-10 V control inputs or DALI EVGs.   Saves electrical energy by dimming the lighting and controlling the light scene. Blind actuatorsUsed for blind control and movement of the blinds depending on the position of the sun.  Shades whichever rooms you wish and saves heating energy in winter and air-conditioning energy in summer.  FanCoil actuatorUsed for air-conditioning together with a room thermostat.   Saves valuable heating and air-condition-ing energy by optimally controlling the room temperature.  Thermoelectric valve drivesControl heating and air-conditioning devices together with the FanCoil actuator. Weather station with weather sensor Used for recording the current weather situ-ation.  Saves energy by reporting the weather situ-ation to devices for heating/air-conditioning/shading/lighting control.
